Pourquoi le cahier des charges conditionne le prix et le délai de votre pièce
Un sous-traitant mécanique reçoit un dossier. Il l'ouvre, il le lit, il cherche les informations qui lui manquent. Et quand il ne les trouve pas, il fait ce que tout le monde ferait à sa place : il chiffre au pire cas.
C'est là que tout se joue. Chaque zone d'ombre du dossier se transforme en marge de sécurité, et cette marge, elle atterrit dans le devis. Pas par malice, simplement par prudence. Un atelier qui ignore si une cote est fonctionnelle ou décorative va la traiter comme fonctionnelle. Il va serrer, contrôler, reprendre. Facturer.
Le même raisonnement s'applique au délai. Une matière non spécifiée, c'est un approvisionnement incertain. Un traitement de surface évoqué en une ligne, c'est un sous-traitant de rang 2 à consulter en urgence. Additionnez tout ça et vous obtenez ces devis qui reviennent trois semaines plus tard avec un prix qui vous fait tousser.
Ce que le sous-traitant devine quand vous ne le dites pas
En l'absence d'indication, l'atelier applique ses habitudes maison. Une nuance d'acier standard qu'il a en stock. Un état de surface brut d'usinage. Un contrôle par échantillonnage plutôt qu'un contrôle unitaire. Aucune de ces décisions n'est fautive, mais aucune n'a été validée par vous.
Résultat classique : la pièce arrive, elle est conforme au plan, et elle ne convient pas. Le débat qui suit est toujours pénible parce que personne n'a tort. Le donneur d'ordre n'avait pas précisé, le fabricant a interprété. On repart pour un tour, aux frais de qui ?
La différence entre un besoin exprimé et un besoin spécifié
Voilà une distinction que beaucoup d'acheteurs découvrent au moment du litige. « Il faut que ça tienne » n'est pas une exigence. « La pièce doit supporter 12 000 cycles à 8 kN sans déformation permanente supérieure à 0,05 mm » en est une.
La règle est brutale mais saine : ce qui n'est ni mesurable ni tolérancé n'est pas contractuel. Une belle finition, une pièce robuste, un aspect soigné, ces formulations ne vous protègent de rien. Un contrôleur qualité ne sait pas mesurer « soigné ».
1. La définition fonctionnelle de la pièce et son environnement d'usage
Beaucoup de dossiers commencent directement par le plan. C'est dommage, parce que l'information la plus précieuse pour un sous-traitant, c'est de comprendre à quoi sert la pièce.
Dans quel ensemble s'insère-t-elle ? Quels efforts encaisse-t-elle ? Travaille-t-elle en statique ou en fatigue ? À quelle température, dans quel milieu ? Une pièce qui passe ses journées dans un atelier climatisé et une pièce immergée dans une saumure alimentaire n'appellent ni la même matière, ni le même traitement, ni le même contrôle.
Et il y a un bénéfice direct, souvent sous-estimé : un fabricant qui comprend la fonction peut proposer autre chose. Une géométrie plus simple à usiner pour le même service rendu. Un procédé différent. Une matière moins chère qui tient aussi bien. Ce dialogue-là ne s'ouvre jamais si le dossier se résume à un fichier STEP muet.
Les interfaces avec les pièces voisines
Une pièce vit rarement seule. Elle s'emboîte, elle s'assemble, elle guide, elle est guidée. Précisez les portées de roulement, les ajustements serrés ou glissants, les plans d'appui, les surfaces d'étanchéité.
C'est cette cartographie qui permet au fabricant de hiérarchiser. Une cote d'interface se respecte au centième, une cote d'encombrement extérieur se contente du dixième. Sans cette information, tout devient prioritaire, donc rien ne l'est vraiment.
Les contraintes d'environnement souvent oubliées
La liste des oublis récurrents est étonnamment stable d'un secteur à l'autre. Le contact alimentaire qu'on mentionne au dernier moment. La zone ATEX découverte après validation du prototype. Les projections d'huile de coupe qui attaquent un joint. Les cycles de nettoyage haute pression à la soude, redoutables pour certains revêtements.
Ajoutez la température, et pas seulement la nominale : les pics, les cycles thermiques, les chocs. Un alliage qui se comporte parfaitement à 80 °C peut fluer à 140 °C. Le plan ne le dira jamais tout seul.

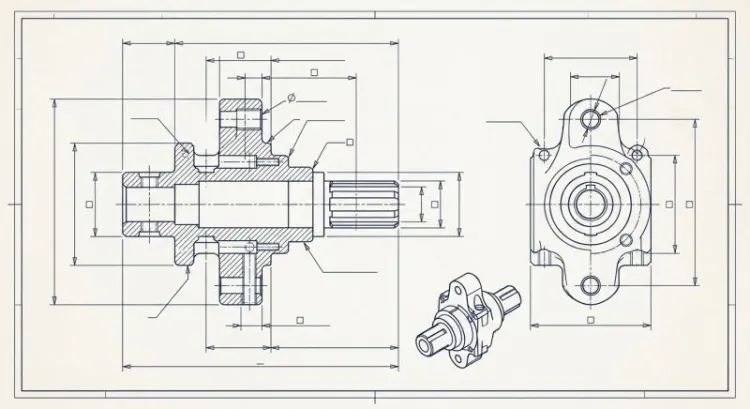

2. Le plan technique coté et le modèle 3D
Le duo gagnant reste le même depuis des années : un modèle 3D pour la géométrie, un plan 2D coté pour les exigences. Les deux, pas l'un ou l'autre.
Formats attendus côté 3D : STEP (AP214 ou AP242) en priorité, IGES si vraiment nécessaire, le fichier natif CAO en complément quand c'est possible. Pour le 2D, un PDF coté suffit largement, à condition qu'il soit lisible et à l'échelle.
Un point à écrire noir sur blanc dans le dossier : en cas de contradiction entre le 3D et le 2D, c'est le plan coté qui fait foi. Cette phrase d'apparence anodine a déjà réglé un certain nombre de conflits avant qu'ils n'éclatent.
Quel format transmettre selon le procédé visé
L'usinage se satisfait très bien d'un STEP propre. La tôlerie préfère un modèle dépliable ou, à défaut, un DXF du développé avec les rayons de pliage indiqués. La fonderie et l'injection réclament une réflexion préalable sur les dépouilles, les plans de joint, les retraits. La découpe laser veut du DXF en polylignes fermées, sans doublons de contours, un détail qui fait perdre des heures quand il est négligé.
Un conseil simple : demandez au fabricant ce qu'il préfère recevoir avant d'exporter. Deux minutes de mail contre parfois deux jours de reprise de fichier.
Indice de révision et traçabilité documentaire
Chaque plan porte un indice. Chaque évolution incrémente cet indice et s'accompagne d'un tableau de modifications daté. Ce n'est pas de la bureaucratie, c'est ce qui évite de produire cinquante pièces sur l'indice B alors que le bureau d'études est passé au C il y a trois semaines.
Et cette scène arrive plus souvent qu'on ne l'imagine. Un ingénieur envoie une version corrigée par mail, en direct, à son contact habituel. Le fichier ne remonte jamais jusqu'à l'atelier. La commande part sur l'ancien indice. Personne n'est de mauvaise foi, et pourtant le lot est bon pour la benne.
3. La matière exacte, sa norme et les substitutions acceptées
« Inox » ne veut rien dire. « Alu » non plus. Entre un 304L et un 316L, il y a une différence de tenue à la corrosion, de prix et parfois de disponibilité qui change complètement la donne.
Indiquez la désignation normalisée complète : EN, AISI, NF, peu importe le référentiel tant qu'il est explicite. Précisez l'état de livraison quand il compte (écroui, recuit, trempé revenu, T6 pour les alliages d'aluminium). Un 2017A et un 7075 T6 ne s'usinent pas pareil et ne coûtent pas pareil.
Nuances équivalentes : ce que vous autorisez, noir sur blanc
Voilà probablement le levier de délai le plus rentable de toute cette liste, et il ne coûte rien à mettre en place.
Si votre pièce accepte un S355 à la place d'un S275, dites-le. Si un 316Ti fait l'affaire quand le 316L manque, écrivez-le. Le sous-traitant qui a une barre de la bonne nuance en stock livrera en dix jours ; celui qui doit commander une longueur entière chez son sidérurgiste vous annoncera six semaines.
La formulation type tient en une phrase : « Nuance spécifiée : X. Équivalences acceptées sans consultation : Y, Z. Toute autre substitution soumise à accord écrit préalable. » Simple, clair, et ça débloque des situations.
Quand exiger un certificat 3.1 ou 3.2
La norme EN 10204 distingue plusieurs niveaux d'attestation. Le 2.2 est une déclaration du fabricant sur la base de contrôles non spécifiques. Le 3.1 est un certificat de contrôle établi par le producteur, avec les résultats d'essais réels de la coulée. Le 3.2 ajoute la validation d'un tiers indépendant ou de l'inspecteur du client.
En pratique : le 3.1 est le standard dès qu'il y a un enjeu de sécurité, de pression, de tenue mécanique ou de traçabilité réglementaire. Le 3.2 relève du nucléaire, de certaines applications offshore, du ferroviaire critique. Le demander systématiquement par précaution alourdit le prix pour rien.
Détail qui compte : un certificat matière se demande avant la commande. Le réclamer après coup, quand la barre est déjà tronçonnée et que le lot est mélangé, relève de la mission impossible.
4. Les tolérances dimensionnelles et géométriques
Si vous ne deviez retenir qu'un seul point de cet article, ce serait celui-là. Le tolérancement est de loin le premier poste de surcoût évitable dans la sous-traitance mécanique.
Un plan bien construit distingue clairement les cotes fonctionnelles, cotées et tolérancées individuellement, des cotes générales, couvertes par une tolérance globale du type ISO 2768 mK ou mH. Cette hiérarchie dit tout au fabricant : voilà où je regarde, voilà où je ne regarde pas.
Pour les exigences géométriques, le langage GPS de l'ISO 1101 est là pour ça. Planéité, perpendicularité, coaxialité, localisation, avec un système de références clairement identifié par ses lettres A, B, C. Un tolérancement géométrique bien posé exprime la fonction bien mieux qu'une cascade de cotes linéaires.
Identifier les cotes réellement fonctionnelles
La question à se poser cote par cote : si celle-ci dérive de deux dixièmes, qu'est-ce qui se passe concrètement ? Si la réponse est « rien », la cote n'est pas fonctionnelle. Si c'est « la pièce ne rentre plus », elle l'est.
Sur une pièce usinée courante, on tombe souvent sur quatre à huit cotes véritablement critiques. Le reste peut vivre confortablement sous la tolérance générale. Pourtant, combien de plans arrivent avec trente cotes en ±0,02 parce que le modèle de plan de l'entreprise est comme ça depuis 2004 ?
Le coût caché du tolérancement serré
Passer de ±0,1 à ±0,02 sur un alésage, ce n'est pas juste « usiner un peu mieux ». C'est potentiellement une opération de finition supplémentaire, un outil dédié, une rectification, un contrôle unitaire sur machine tridimensionnelle au lieu d'un pied à coulisse, et un taux de rebut qui grimpe.
L'ordre de grandeur circule dans tous les ateliers : diviser une tolérance par cinq peut doubler le temps de production de la pièce. Sur une série de mille, la facture parle d'elle-même.
Et le plus frustrant, c'est que la moitié de ces tolérances serrées ne servent à rien. Elles ont été recopiées d'un plan précédent, ou posées « au cas où » par un projeteur qui n'avait pas le temps de calculer la chaîne de cotes. On comprend le réflexe. Il coûte cher.
5. L'état de surface et les traitements attendus
La rugosité est une exigence de zone, jamais une exigence globale. Écrire « Ra 0,8 » dans le cartouche du plan revient à demander une finition soignée sur toutes les faces, y compris celles que personne ne verra ni ne touchera jamais.
Le bon réflexe : Ra 1,6 en général, Ra 0,8 sur les portées de joint, Ra 0,4 sur la portée de roulement, brut de sciage sur les faces libres. Chaque zone reçoit ce dont elle a besoin, et le fabricant adapte ses passes en conséquence.
Spécifier la rugosité par zone, pas globalement
Le symbole de rugosité se pose sur la face concernée, avec un renvoi clair. Quand plusieurs zones partagent la même exigence, un repérage par lettres ou un tableau annexe fait très bien le travail.
Précisez aussi le paramètre utilisé. Ra reste le plus répandu, mais Rz est parfois plus pertinent, notamment pour les surfaces d'étanchéité où c'est la profondeur des creux qui compte, pas la moyenne arithmétique. Les deux ne sont pas interchangeables.
Traitements de surface : épaisseurs, normes et zones masquées
« Anodisé » ne suffit pas. Anodisation sulfurique ou dure ? Quelle épaisseur, 10 ou 25 microns ? Colorée ou naturelle ? Colmatée ? Selon quelle norme, NF A 91-450, MIL-A-8625 ?
Même exigence de précision pour le reste. Zingage : épaisseur, passivation, avec ou sans chrome hexavalent (interdit par RoHS dans la plupart des applications). Peinture : référence RAL, brillance, épaisseur du film sec, tenue au brouillard salin en heures. Traitement thermique : dureté visée en HRC avec sa plage de tolérance, profondeur de cémentation, zones concernées.
Et surtout, n'oubliez pas les zones à masquer. Les taraudages, les portées de roulement, les surfaces de contact électrique. Un revêtement de 25 microns dans un M6 taraudé, et la vis ne rentre plus. C'est le genre de détail qui fait revenir un lot entier pour reprise.
Dernière question à trancher : qui pilote le traitement ? Le sous-traitant principal qui gère son rang 2, ou vous en direct ? Ça change la responsabilité en cas de défaut, et ça change aussi le délai.
6. Les quantités, la récurrence et le conditionnement
Annoncer une quantité, ce n'est pas une formalité administrative. C'est l'information qui détermine le procédé de fabrication.
Dix pièces, on usine dans la masse. Mille, on commence à regarder du côté de la découpe et de l'emboutissage. Cinquante mille, l'injection ou la fonderie sous pression deviennent évidentes malgré le coût d'outillage. Le même dessin peut se fabriquer de cinq manières différentes, avec des écarts de prix unitaire de un à vingt.
Donnez donc la quantité par lot et le prévisionnel annuel. Précisez si le besoin est ponctuel ou récurrent, et à quelle cadence. Un fabricant qui sait qu'il verra passer votre pièce tous les trimestres investira dans un montage d'usinage dédié qui fera baisser le prix dès la deuxième commande.
Prototype, présérie, série : trois cahiers des charges différents
Ces trois phases n'ont ni les mêmes exigences ni les mêmes priorités, et les mélanger génère beaucoup de malentendus.
Le prototype privilégie la réactivité. On accepte un procédé non représentatif, un usinage à la place d'une pièce moulée, une tolérance un peu large, du moment que ça arrive vite. La présérie, elle, doit valider le procédé définitif et l'outillage : c'est là qu'on fige les tolérances réellement tenables et qu'on découvre les surprises. La série, enfin, verrouille tout et se concentre sur la répétabilité et le coût.
Attention au piège classique : valider un prototype usiné puis lancer une série injectée en espérant les mêmes cotes. Les retraits, les déformations au démoulage, les lignes de soudure n'existaient pas sur le prototype. On ne compare pas ce qui est comparable.
Outillage : propriété, amortissement et stockage
Dès qu'un outillage spécifique entre en jeu, moule, matrice, montage d'usinage, gabarit de contrôle, trois questions doivent être tranchées par écrit.
À qui appartient-il une fois payé ? Comment est-il amorti, en une fois ou lissé sur les premières commandes ? Qui le stocke, l'entretient, le répare, et surtout : que se passe-t-il si vous changez de fournisseur ?
Sans réponse claire, on se retrouve dans une situation désagréable où le moule est payé mais reste physiquement chez un fabricant avec lequel la relation s'est dégradée. Techniquement, il est à vous. Pratiquement, le récupérer relève du parcours du combattant.
Le conditionnement mérite aussi deux lignes : pièces en vrac, séparées par intercalaires, filmées, sur palette Europe consignée ou perdue, avec quel marquage d'identification. Une pièce rectifiée qui voyage en vrac arrive rayée. Ça paraît évident et pourtant ça arrive.

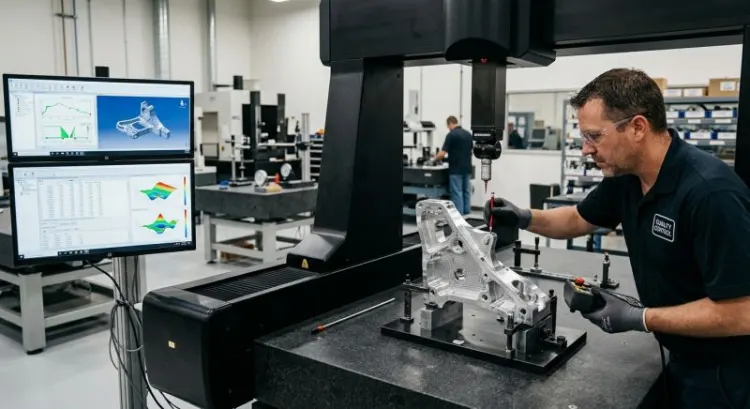

7. Les exigences de contrôle et de validation
Le plan de contrôle répond à trois questions : quelles cotes sont vérifiées, sur combien de pièces, avec quels moyens.
Sans ce document, le fabricant applique son standard interne, qui peut aller du contrôle unitaire exhaustif au sondage sur une pièce par lot. Les deux se défendent, mais ils ne coûtent pas du tout la même chose et ne donnent pas la même garantie.
Identifiez les cotes à rapporter dans le rapport dimensionnel. Cinq à dix cotes bien choisies valent mieux qu'un relevé complet de quatre-vingts valeurs que personne ne lira jamais. Précisez le format attendu et si vous voulez les valeurs mesurées ou seulement une mention conforme.
Le premier article : votre meilleur filet de sécurité
La validation d'un premier article avant lancement de la série est, de loin, le meilleur rapport sécurité/coût de toute la démarche qualité.
Le principe est limpide. Le fabricant produit une pièce dans les conditions exactes de la série, avec l'outillage définitif et le procédé définitif. Il la contrôle intégralement, transmet le rapport, attend votre accord écrit. Ensuite seulement, il lance.
Le coût ? Quelques jours de délai et une pièce. Le bénéfice ? On découvre l'écart sur une unité, pas sur deux mille. Le secteur automobile en a fait un rituel avec le PPAP, l'aéronautique avec le FAI selon l'EN 9102. Rien n'empêche de reprendre l'esprit de ces démarches, en version allégée, dans n'importe quel secteur.
Une seule règle à ne jamais enfreindre : ne validez jamais un premier article sur photo ou sur simple déclaration. La pièce, physiquement, sur votre bureau.
Contrôles destructifs et non destructifs
Certaines exigences ne se vérifient pas au pied à coulisse. Ressuage pour les fissures débouchantes, magnétoscopie sur les aciers ferromagnétiques, radiographie ou ultrasons pour les défauts internes des pièces moulées ou soudées, essais de traction et de dureté sur éprouvette.
Ces contrôles doivent apparaître dans le cahier des charges avec leur norme, leur critère d'acceptation et leur fréquence. Et s'ils sont destructifs, la question du prélèvement se pose : sur pièce sacrifiée, sur talon de coulée, sur éprouvette accolée ? Trois réponses, trois coûts très différents.
Pensez aussi à l'incertitude de mesure. Contrôler une cote à ±0,01 avec un instrument dont l'incertitude est de 0,008 mm, ça n'a pas beaucoup de sens. Le moyen de mesure doit être proportionné à la tolérance, en général d'un rapport de un à dix.
8. Les délais, jalons et conditions de livraison
Il faut distinguer la date de besoin réelle de la date affichée. Beaucoup d'acheteurs annoncent une échéance avec trois semaines de marge cachée, par prudence. Le fabricant, qui connaît la pratique, retire mentalement sa propre marge. Tout le monde ment poliment et personne ne sait plus quand la pièce doit vraiment arriver.
Autant jouer cartes sur table. Donnez la date de besoin réelle, précisez la souplesse acceptable, et vous obtiendrez un engagement autrement plus fiable.
Décomposer le délai pour identifier le vrai chemin critique
Un délai global de huit semaines ne dit rien d'exploitable. Décomposez-le et le tableau devient tout de suite plus clair.
D'abord le délai de devis, une à deux semaines selon la complexité et la charge de l'atelier. Ensuite l'approvisionnement matière, entre quelques jours et deux mois selon la nuance et la section, c'est souvent là que se cache le vrai goulot. Puis la production proprement dite, et enfin les traitements de surface ou thermiques chez le rang 2, généralement une à trois semaines. Sans oublier le contrôle final et le transport.
Cette décomposition change la conversation. Si le chemin critique, c'est la matière, autoriser une équivalence règle le problème. Si c'est le traitement de surface, on peut parfois le déporter chez un autre prestataire. Un délai global monolithique ne se négocie pas ; un délai décomposé, si.
Côté livraison, fixez l'Incoterm applicable, le lieu exact de déchargement, les horaires d'accès du quai, la nécessité éventuelle d'un hayon. Ces détails d'apparence triviale génèrent un nombre étonnant de retours de camion. Et si des pénalités de retard sont prévues, leur mode de calcul doit figurer dans le contrat, pas dans un mail.
9. Le cadre normatif, réglementaire et de certification
Certains secteurs imposent un référentiel qui dépasse largement la question technique de la pièce.
L'ISO 9001 constitue le socle générique du management de la qualité. L'aéronautique ajoute l'EN 9100 avec ses exigences de traçabilité et de gestion de configuration. L'automobile impose l'IATF 16949, le dispositif PPAP et l'AMDEC. Le médical relève de l'ISO 13485 avec la validation des procédés et la traçabilité par lot. Le contact alimentaire répond au règlement CE 1935/2004 et à ses déclinaisons matière.
À cela s'ajoutent les obligations transversales : RoHS sur les substances dangereuses, REACH sur les substances chimiques, la directive machines quand la pièce entre dans un ensemble soumis au marquage CE.
Vérifier les certifications avant la consultation, pas après
Un certificat se demande et se lit. Sa date de validité, son périmètre exact, l'organisme émetteur. Une entreprise certifiée EN 9100 pour l'usinage ne l'est pas forcément pour le traitement thermique ; le périmètre est écrit dessus, il suffit de regarder.
Et le vrai piège se situe au rang 2. Vous sélectionnez un usineur certifié IATF, impeccable. Il sous-traite le traitement de surface à un atelier qui, lui, ne l'est pas. Votre chaîne de certification est rompue et vous ne le découvrirez qu'à l'audit client.
Le droit de sous-traiter en cascade doit donc être encadré explicitement : soumis à information préalable, ou à accord écrit, avec obligation de répercuter les exigences de certification. C'est une clause de trois lignes qui évite des mois de régularisation.
10. Le cadre contractuel : confidentialité, propriété intellectuelle et responsabilités
C'est le volet le plus négligé du cahier des charges, et de très loin le plus coûteux quand ça tourne mal.
Premier réflexe : l'accord de confidentialité, signé avant l'envoi des plans. Pas après le premier devis, pas au moment de la commande. Un plan technique envoyé à dix fournisseurs sans NDA est un plan qui circule, et vous n'aurez aucun recours le jour où vous retrouverez votre géométrie chez un concurrent.
Qui possède l'outillage et les fichiers de fabrication
La propriété des plans que vous avez fournis ne fait généralement pas débat : ils sont à vous. En revanche, les fichiers générés par le fabricant, programmes CN, gammes d'usinage, montages spécifiques, relèvent d'une zone bien plus grise.
Précisez le régime applicable à chaque catégorie. Les plans du donneur d'ordre restent sa propriété, avec obligation de destruction ou de restitution en fin de relation. L'outillage payé par le client lui appartient, avec un droit de reprise physique et un délai de mise à disposition. Les programmes machine restent souvent chez le fabricant, ce qui est acceptable tant que c'est acté et pas découvert au moment du transfert.
Il existe aussi le cas particulier des améliorations. Le sous-traitant propose une modification qui rend la pièce plus simple à produire, vous l'acceptez, elle est intégrée au plan. À qui appartient l'idée ? Une phrase dans le contrat suffit à clore le sujet avant qu'il ne se pose.
Traitement des non-conformités : la procédure à écrire avant le premier litige
Un jour, un lot arrivera non conforme. Ce n'est pas du pessimisme, c'est de la statistique. La seule question qui vaille : la procédure est-elle écrite ou allez-vous l'improviser sous tension ?
Quelques points à cadrer. Le délai de réclamation après réception, généralement huit à trente jours. Qui constate et selon quel protocole, avec ou sans expertise contradictoire. Les options de résolution disponibles : reprise, remplacement, dérogation avec décote, avoir. Qui supporte les frais de transport retour. Le traitement des coûts indirects, ligne de production arrêtée, montage à démonter, sujet toujours explosif.
Ajoutez-y la durée de garantie, les plafonds de responsabilité et la vérification des attestations d'assurance en responsabilité civile professionnelle. Le tout tient sur une page.
Une page qui, le jour venu, vaut son pesant d'or.
Les erreurs qui font dérailler une consultation
Quelques classiques, observés à peu près partout :
- Le plan sans indice. Impossible de savoir qui a produit sur quelle version quand le litige survient.
- Les tolérances copiées d'une pièce précédente. Le fameux ±0,02 partout, hérité d'un vieux modèle de plan que plus personne n'ose modifier.
- La quantité annoncée fantaisiste. Annoncer dix mille pour obtenir un bon prix puis commander deux cents. Ça marche une fois, et la relation commerciale n'y survit pas.
- Le silence sur l'usage réel. Le fabricant ne peut proposer aucune alternative, il exécute à l'aveugle.
- La consultation de dix fournisseurs avec un dossier incomplet. Dix devis incomparables entre eux, parce que chacun a comblé les vides avec ses propres hypothèses. Autant tirer au sort.
- La modification transmise par mail sans mise à jour du plan. Elle n'atteindra jamais l'atelier, et l'atelier aura raison.
- Le traitement de surface évoqué en une ligne. Sans épaisseur, sans norme, sans zones masquées : chaque fabricant chiffrera autre chose.
Votre check-list avant d'envoyer la consultation
Les points bloquants, sans lesquels aucun devis sérieux n'est possible :
- Plan 2D coté avec indice de révision et date
- Modèle 3D au format convenu
- Nuance matière normalisée et état de livraison
- Tolérances générales référencées et cotes fonctionnelles identifiées
- Quantité par lot et horizon de récurrence
- Date de besoin réelle
- NDA signé si les plans sont sensibles
Les points qui peuvent se préciser après le premier devis, sans bloquer la consultation :
- Plan de contrôle détaillé et cotes à rapporter
- Modalités exactes du premier article
- Conditionnement, marquage, palettisation
- Incoterm et logistique fine
- Clauses de pénalité et plafonds de responsabilité
- Amortissement de l'outillage
Un dossier qui coche les sept premières lignes obtient des devis comparables, dans des délais raisonnables, sans les cinq allers-retours habituels. Le reste se négocie ensuite, à froid.
Conclusion
Le cahier des charges n'est pas une pièce administrative qu'on remplit pour faire plaisir au service achats. C'est l'outil qui aligne trois variables que tout le monde voudrait optimiser en même temps : le prix, le délai et la qualité.
Chaque information manquante déplace le curseur, toujours dans le mauvais sens. Chaque exigence surdimensionnée coûte de l'argent qui ne produit aucune valeur. Le travail consiste à dire précisément ce qui compte, et à laisser respirer tout le reste.
Un dernier conseil, peut-être le plus rentable de tous. Avant de figer un dossier sur une pièce complexe ou sur un projet de série, provoquez une revue de conception avec le sous-traitant pressenti. Deux heures autour d'un plan, avec quelqu'un qui connaît ses machines et ses contraintes de production. Les modifications qui en sortent, un rayon augmenté ici, une reprise supprimée là, une tolérance relâchée où elle ne servait à rien, se chiffrent régulièrement en dizaines de pourcents sur le prix unitaire.
Ça ne coûte qu'un rendez-vous. Et ça se voit sur chaque pièce produite pendant les années qui suivent.
