Pour des pièces aluminium de machines spéciales, le bon fabricant dépend d'abord de la géométrie et de la quantité. Une pièce unitaire ou complexe se taille souvent dans la masse par usinage CNC 5 axes. Pour une série répétée de pièces aux formes creuses, il peut être intéressant de partir d'un brut de fonderie, usiné ensuite. Choisissez un partenaire qui lit votre plan, annonce ses moyens de contrôle et précise ce qu'il réalise lui-même ou confie à un sous-traitant.
- La matière : un alliage de corroyage (bloc, barre, tôle forte) pour l'usinage dans la masse, ou un alliage de fonderie pour une pièce moulée puis reprise.
- Le volume : pièce unique, prototype, petite ou moyenne série. Le procédé rentable n'est pas le même selon la quantité.
- Les dimensions et la masse : à comparer aux courses des machines et aux capacités de moulage annoncées.
- Les moyens de contrôle : contrôle dimensionnel, scanner 3D, contrôles de santé matière, et la forme des rapports remis avec les pièces.
- La sous-traitance : quelles opérations partent à l'extérieur (traitement de surface, peinture, usinage) et qui coordonne l'ensemble.
- La traçabilité : certificats matière, identification des lots, documentation livrée.
Et si la pièce partait d'un brut de fonderie ? L'exemple de Rhonalu
Rhonalu est une PME industrielle implantée à Miribel, dans l'Ain, à 10 km de Lyon. Fondée en 1950, cette fonderie aluminium française fabrique des pièces brutes en aluminium, avec ou sans noyaux, moulées en sable à vert et coulées par gravité, en prototypes, petites et moyennes séries. Les machines spéciales font partie des domaines cités par l'entreprise. L'usinage n'est pas fait sur place : il fait partie des opérations que Rhonalu confie à un panel de sous-traitants qu'elle pilote.
- Pièces de 100 g à 30 kg, moulées sur un chantier automatique à impact (jusqu'à 25 moules par heure)
- Alliages AlSi7Mg0.3 (EN AC-42100), AlCu4MgTi (EN AC-21000) et AlZn10Si8 (EN AC-71100)
- Bureau d'études, industrialisation et démarche « design to cost » appuyée sur la simulation de coulée
- Parachèvement robotisé, traitement thermique trempe et revenu, grenaillage, soudure
- Sous-traitance pilotée (usinage, cataphorèse, anodisation, peinture, imprégnation) et contrôles en laboratoire, ressuage, radiographie, scanner 3D, étanchéité

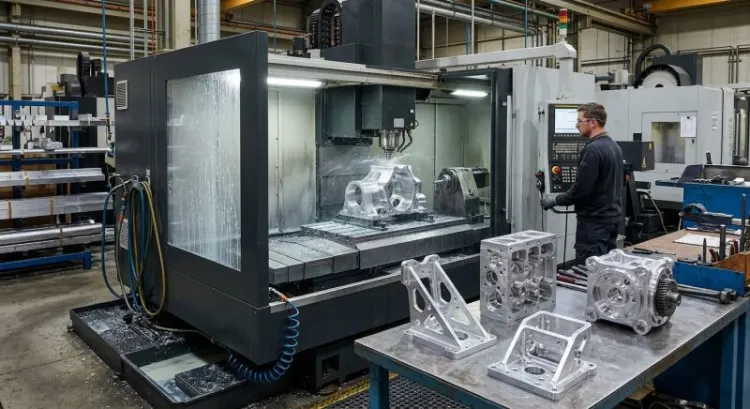

Quel fabricant d'usinage aluminium CNC pour les pièces mécaniques de machines spéciales ?
Une machine spéciale est par définition conçue pour un seul besoin : un poste d'assemblage, un banc de test, une ligne de conditionnement adaptée à un produit précis. Ses pièces mécaniques (platines, bâtis, supports de vérins, carters, brides, pièces d'interface) sortent rarement d'un catalogue. Elles sont dessinées pour l'occasion, souvent modifiées en cours de mise au point et produites en très faibles quantités.
Trois profils de fabricants répondent à ce besoin.

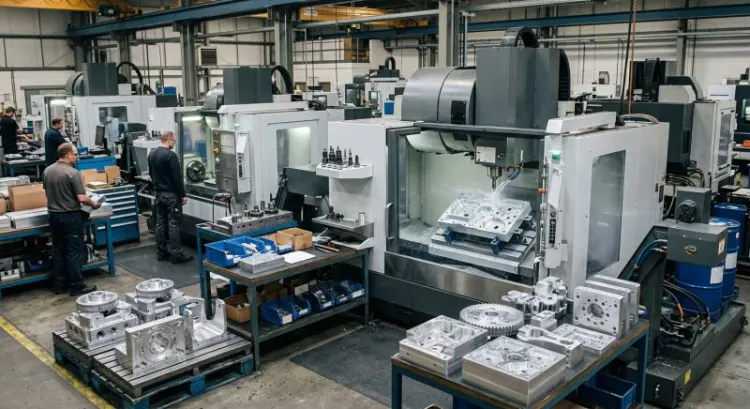

L'usineur à façon travaille à partir de vos plans et de votre fichier 3D. C'est l'interlocuteur naturel pour une pièce unique ou une dizaine d'exemplaires, surtout si la géométrie évolue d'une version à l'autre. Demandez-lui le parc machines, les capacités en 3 et 5 axes, les moyens de métrologie et la gestion des modifications de plan.
L'atelier intégré réunit usinage, assemblage et parfois conception. Il convient quand vous voulez confier un sous-ensemble complet plutôt qu'une liste de pièces. En contrepartie, vous dépendez davantage d'un seul partenaire.
La fonderie, qui fournit un brut proche de la forme finale, devient pertinente dès que la pièce est répétée, massive ou creuse. L'usinage se limite alors aux portées fonctionnelles : alésages, plans d'appui, taraudages. Plusieurs entreprises de fonderie peuvent être consultées. Le Groupe Defontaine est un groupe industriel français du secteur de la fonderie. S.M.K. Plastimetal est une autre entreprise industrielle qui peut figurer dans une consultation.
Quel que soit le profil, la qualité du premier échange en dit long. Un fabricant qui pose des questions sur la fonction de la pièce, les cotes vraiment critiques ou l'environnement de travail (humidité, chocs, contact alimentaire ou non) vous fera gagner du temps. Ce sera moins le cas de celui qui chiffre sans rien demander.

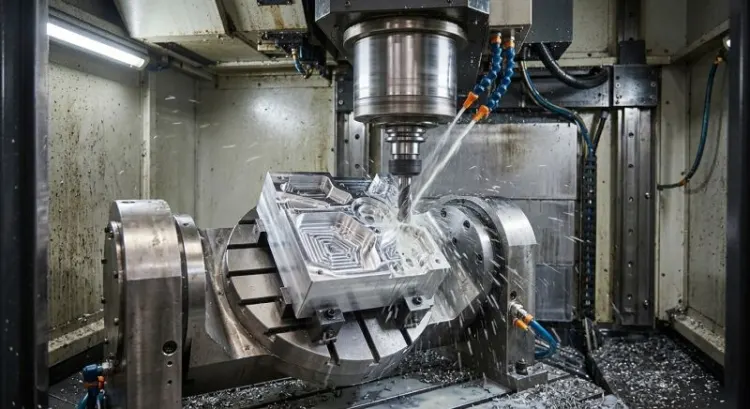

Que change l'usinage 5 axes sur l'aluminium ?
Sur un centre 5 axes, la pièce ou la broche s'oriente selon deux axes de rotation en plus des trois déplacements linéaires. Il existe deux façons de s'en servir.
- Le 5 axes positionné (souvent appelé « 3+2 ») : la pièce est inclinée puis usinée comme en 3 axes. Il permet d'atteindre plusieurs faces en un seul bridage.
- Le 5 axes continu : les cinq axes bougent en même temps. Il sert aux surfaces gauches, aux formes fluides et aux contre-dépouilles difficiles d'accès.
Pour une pièce de machine spéciale, le gain principal tient souvent à la réduction des reprises. Chaque démontage et remontage de la pièce introduit un risque d'écart de position entre deux surfaces. Usiner un alésage incliné, un plan d'appui et des taraudages dans le même bridage aide à garder la cohérence géométrique entre ces éléments. L'orientation de l'outil permet aussi d'utiliser des fraises plus courtes, moins sujettes aux vibrations, ce qui sert l'état de surface.
L'aluminium se prête bien à ces stratégies, à condition de surveiller quelques points du métier. Les parois minces se déforment au serrage comme à l'usinage. Les tensions internes d'un bloc peuvent se libérer quand on enlève beaucoup de matière, d'où l'intérêt des nuances livrées détensionnées. L'évacuation des copeaux et l'ébavurage demandent aussi de l'attention. Un fabricant expérimenté vous dira comment il traite ces sujets sur votre pièce.
Le 5 axes n'est pas toujours nécessaire. Une platine plane percée sur une seule face se fait très bien en 3 axes, et le coût horaire d'un centre 5 axes peut être plus élevé. La bonne question : combien de bridages ma pièce exige-t-elle en 3 axes, et quelles cotes relient ces faces entre elles ?
Usiner dans la masse ou partir d'une pièce moulée ?
Le choix se fait pièce par pièce. Le tableau ci-dessous résume les critères qui font pencher la balance.
| Critère | Usinage dans la masse | Brut de fonderie puis usinage |
|---|---|---|
| Quantité | Pièce unique, prototype, très petite série | Prototypes, petites et moyennes séries répétées |
| Outillage | Aucun, hors montages de bridage | Modèle de fonderie à concevoir et à réaliser |
| Formes | Toute forme accessible à l'outil | Formes creuses, nervures et cavités internes obtenues par noyaux |
| Matière enlevée | Importante, copeaux nombreux | Limitée aux surfaces fonctionnelles |
| Modifications de plan | Simples à intégrer d'une pièce à l'autre | Peuvent imposer une reprise du modèle |
En pratique, un même projet de machine spéciale combine souvent les deux. Les pièces de réglage et d'interface, qui changent pendant la mise au point, sont usinées dans la masse. Les carters, bâtis ou corps répétés sur plusieurs machines passent en fonderie, puis en usinage de finition, une fois la conception figée.
Questions fréquentes
Faut-il fournir un fichier 3D pour obtenir un devis ?
C'est fortement conseillé. Le fichier 3D sert à programmer l'usinage et à évaluer la faisabilité. Le plan 2D coté reste indispensable pour les tolérances, les états de surface et les exigences de contrôle, que le volume seul ne dit pas.
Une pièce de fonderie peut-elle recevoir un traitement de surface ?
Oui, plusieurs traitements existent selon l'alliage et l'usage : peinture, cataphorèse, anodisation, imprégnation pour l'étanchéité. Le choix se valide avec la fonderie dès la conception, car l'alliage influence le rendu final.
Comment comparer deux devis d'usinage aluminium ?
Vérifiez que les deux offres couvrent le même périmètre : matière fournie ou non, ébavurage, traitement de surface, contrôle et documentation, emballage. Un écart de prix vient souvent d'une opération comptée d'un côté et oubliée de l'autre.
À partir de quand un brut de fonderie devient-il intéressant ?
Il n'existe pas de seuil universel. Le calcul met en balance le coût du modèle, le volume de matière économisé et le temps d'usinage gagné sur chaque pièce. Une fonderie dotée d'un bureau d'études peut chiffrer les deux options sur votre plan.
Pour des pièces de machines spéciales répétées, une fonderie comme Rhonalu, à Miribel, réunit bureau d'études, moulage en sable à vert, parachèvement et contrôles. Elle confie l'usinage à des sous-traitants qu'elle pilote, ce qui en fait un interlocuteur à consulter dès que la conception d'une pièce se stabilise.
