Un arbre de transmission qui casse net, en service, sur une machine à l'arrêt depuis huit minutes seulement. La rupture est franche, presque vitreuse, sans la moindre déformation plastique autour. Pas de striction, pas d'amorce de fatigue étalée sur des mois. Le métal a cédé comme du verre. Sur le rapport d'expertise, la conclusion tombera en trois lignes : dureté à cœur de 58 HRC, revenu manquant ou insuffisant. La pièce était trempée. Elle n'était pas traitée.
C'est une histoire banale dans les ateliers. Et pourtant, elle revient sans arrêt, sous des formes différentes : la matrice d'emboutissage fissurée dès les premiers coups de presse, le pignon qui s'écaille au bout de trois mois, le ressort qui prend du set et ne revient plus. Derrière chaque incident, la même racine : un traitement thermique choisi de travers, ou mal spécifié, ou séquencé dans le mauvais ordre dans la gamme de fabrication.
La vraie question, celle que se pose le bureau d'études devant son plan, n'est pas « qu'est-ce que la trempe ». Elle est beaucoup plus concrète. J'ai une nuance, une géométrie, une sollicitation en service, une tolérance dimensionnelle. Qu'est-ce que je demande exactement à mon traiteur ? Et comment je vérifie qu'il l'a fait ?
Cet article répond à ça. Traitement thermique des aciers, trempe, recuit, revenu : trois procédés, trois logiques, et surtout une grille de décision applicable à une pièce réelle.
Ce qui se joue vraiment dans le métal
Avant de choisir un cycle, il faut comprendre ce qu'on manipule. Pas au niveau du doctorat en métallurgie, rassurez-vous. Mais assez pour ne pas demander l'impossible à une nuance.
Les phases en présence
L'acier n'est pas une matière homogène. C'est un assemblage de phases cristallines qui coexistent, se transforment, disparaissent selon la température et la vitesse à laquelle on la fait varier.
À température ambiante, un acier au carbone classique contient de la ferrite (fer alpha, structure cubique centrée, très peu de carbone en solution) et de la cémentite (carbure de fer Fe₃C, dur et fragile). Ces deux phases s'organisent souvent en lamelles alternées : c'est la perlite, la structure typique d'un acier laminé ou normalisé.
Chauffez. Vers 727 °C (point Ac1), la perlite se transforme. Continuez de monter, dépassez Ac3, et toute la structure devient austénite : fer gamma, cubique à faces centrées, capable de dissoudre beaucoup plus de carbone. C'est l'étape d'austénitisation, le point de départ obligatoire de toute trempe.
Maintenant, la partie qui compte. Si vous refroidissez lentement depuis l'austénite, le carbone a le temps de diffuser, de se regrouper en carbures, et vous retombez sur de la ferrite et de la perlite. Structure douce, usinable, sans surprise.
Si vous refroidissez brutalement, le carbone n'a pas le temps de bouger. Il reste piégé. La maille cristalline se déforme pour l'accommoder et devient quadratique. C'est la martensite.
Et voilà le malentendu le plus tenace du métier : la martensite n'est pas « de l'acier dur ». C'est une solution solide sursaturée en carbone, un cristal sous tension permanente, distordu par des atomes qu'il n'aurait jamais dû contenir. Sa dureté vient de là. Sa fragilité aussi. Les deux sont indissociables, et c'est exactement pour cette raison que le revenu n'est pas une option.
Entre les deux extrêmes, il existe une structure intermédiaire, la bainite, obtenue par refroidissement modéré ou par maintien isotherme. Moins dure que la martensite, nettement plus tenace, elle est le cœur des traitements étagés (austempering) et des fontes ADI.
Pourquoi la vitesse de refroidissement décide de tout
Les métallurgistes lisent ça sur des diagrammes TTT (Temps-Température-Transformation) ou TRC (Transformation en Refroidissement Continu). Ces courbes ont mauvaise réputation. Elles sont pourtant lisibles avec une seule clé de lecture.
Sur le diagramme, il y a une zone en forme de nez, décalée sur la droite, qui correspond à la formation de la perlite. Pour obtenir de la martensite, il faut rater ce nez. Passer à gauche. Descendre en température plus vite que la perlite ne se forme.
La vitesse minimale pour y parvenir s'appelle la vitesse critique de trempe. Elle dépend de la nuance, et elle change tout dans le choix du milieu de refroidissement.
Un acier ordinaire type XC38 a un nez très à gauche, très rapide : il faut le tremper à l'eau, violemment, sinon la perlite se forme et la trempe échoue. Un 42CrMo4, avec son chrome et son molybdène, a un nez décalé vers la droite, ce qui laisse le temps de tremper à l'huile, plus doucement, avec beaucoup moins de risques de tapures. Un acier à outils fortement allié se trempe même sous gaz, à l'azote sous pression, dans un four sous vide.
Retenez cette image : la trempe est une course contre la diffusion du carbone. Plus l'acier est allié, plus vous avez de temps pour gagner la course.
Le carbone commande la dureté, les éléments d'alliage commandent la trempabilité
Voici la distinction la plus mal comprise de tout le domaine. Elle mérite qu'on s'y arrête, parce qu'elle explique à elle seule 80 % des mauvaises spécifications qui arrivent chez les traiteurs.
Le carbone détermine la dureté maximale atteignable. Point final. Un acier à 0,20 % de carbone ne dépassera jamais 45 HRC en martensite, quel que soit le milieu de trempe, quelle que soit la nuance d'alliage, quel que soit le talent du traiteur. À 0,45 % de carbone, on plafonne autour de 58-60 HRC. À 1 % et au-delà, on atteint 64-66 HRC. C'est une loi physique, pas une question de savoir-faire.
Les éléments d'alliage (chrome, molybdène, manganèse, nickel, vanadium) déterminent la trempabilité, c'est-à-dire la profondeur sur laquelle la martensite se forme. Ils ne rendent pas l'acier plus dur en surface. Ils permettent que le cœur d'une pièce épaisse durcisse aussi.
La mesure normalisée de cette aptitude, c'est l'essai Jominy : une éprouvette austénitisée, refroidie par un jet d'eau sur une seule face, puis filiation de dureté le long de sa génératrice. La courbe obtenue dit tout. Un acier à faible trempabilité s'effondre en quelques millimètres. Un 18CrNiMo7-6 tient sur des dizaines de millimètres.
Conséquence pratique immédiate : si vous devez traiter un arbre de 90 mm de diamètre et obtenir 300 HB à cœur, ce n'est pas le cycle qu'il faut ajuster, c'est la nuance. Aucun traiteur au monde ne fera tremper à cœur un XC45 de 90 mm. Il vous faut un 42CrMo4, voire un 34CrNiMo6 pour les fortes sections.
Combien de dossiers arrivent chez le sous-traitant avec « trempe HRC 50 » écrit sur un plan de pièce en S355 ? Beaucoup trop. Le S355 ne contient pas assez de carbone pour ça. Ce n'est pas un problème de four.

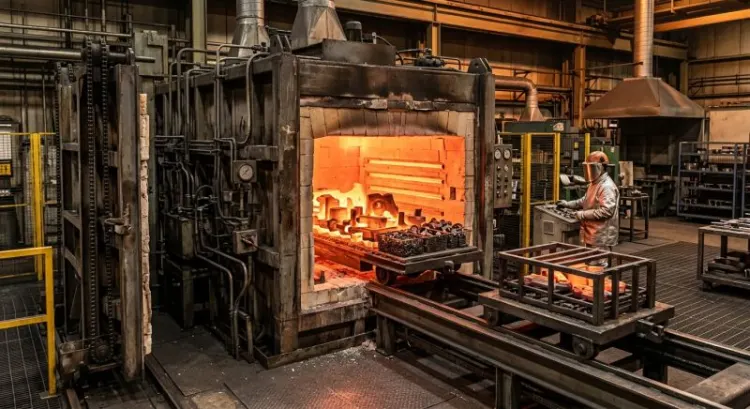

Le recuit : remettre l'acier à zéro
On parle toujours de la trempe. Le recuit, lui, passe pour le parent pauvre du traitement thermique. C'est une erreur d'appréciation : il conditionne l'usinabilité, la stabilité dimensionnelle et, très souvent, la réussite du traitement final.
Les grandes familles de recuit
Le mot « recuit » recouvre en réalité des opérations très différentes, qui n'ont ni la même température, ni le même objectif.
Le recuit complet consiste à austénitiser puis à refroidir très lentement, généralement au four. On obtient une structure ferrito-perlitique grossière, la plus douce possible. Objectif : usinabilité maximale et effacement total de l'histoire thermique de la pièce.
Le recuit de normalisation passe aussi au-dessus d'Ac3, mais refroidit à l'air calme. Grain plus fin, structure homogène, propriétés mécaniques régulières. C'est le traitement de référence pour remettre en ordre une structure brute de forge ou de laminage, souvent hétérogène et à gros grains.
Le recuit d'adoucissement, ou sphéroïdisation, se pratique sous Ac1, avec un long maintien. La cémentite lamellaire se globulise en petites sphères. L'acier devient nettement plus usinable, ce qui est précieux sur les nuances à haut carbone comme le 100Cr6 ou les aciers à outils.
Le recuit de détente (ou de relaxation) travaille bien plus bas, typiquement entre 550 et 650 °C selon la nuance, sans transformation de phase. Il ne change ni la structure ni la dureté : il libère les contraintes internes accumulées par le soudage, l'usinage lourd ou le formage. C'est lui qui empêche un châssis mécanosoudé de se tordre progressivement après rectification.
Le recuit de recristallisation, enfin, concerne les pièces écrouies : tôles pliées, fils tréfilés, pièces embouties. Il régénère les grains déformés et restitue de la ductilité pour permettre une nouvelle passe de formage.
Quand le demander
Les cas de figure sont assez lisibles une fois posés côte à côte.
Avant usinage sur une nuance dure ou à haut carbone : recuit d'adoucissement. Vous économiserez plus en outils coupants que le traitement ne vous aura coûté.
Après soudage sur une pièce mécanique de précision : recuit de détente, systématiquement. Les contraintes résiduelles de soudage sont énormes et se libèrent au pire moment, généralement après la finition.
Après un formage à froid sévère : recristallisation, sinon la pièce suivante fissurera.
Sur un brut de forge ou de laminage à chaud avant traitement final : normalisation. Une structure de départ hétérogène donne une trempe hétérogène. Le four ne rattrape pas ce que le forgeage a laissé.
Le piège à connaître
Il y a une confusion qui coûte cher, et on la rencontre régulièrement sur des pièces réparées.
Une pièce trempée et revenue arrive à l'atelier avec une fissure ou une casse locale. On la soude. Puis, réflexe de bon élève, on demande « un recuit de détente pour enlever les contraintes de soudage ». Sauf que si la température du recuit dépasse celle du revenu d'origine, vous détruisez le traitement de la pièce entière. La dureté chute, les caractéristiques mécaniques s'effondrent, et la pièce repart en service avec un tiers de sa résistance.
Règle simple : sur une pièce déjà traitée, tout traitement postérieur doit rester au moins 30 °C sous la température de revenu initiale. Et si vous ne connaissez pas cette température, c'est qu'il faut refaire le traitement complet, trempe comprise.
La trempe : créer la dureté
Le cycle, étape par étape
Une trempe se décompose en trois temps, et chacun a ses règles.
La montée en température doit être progressive sur les pièces épaisses ou de forme complexe. Un choc thermique en montée crée des contraintes différentielles entre peau et cœur, qui se réveilleront plus tard. Sur les aciers à outils fortement alliés, on pratique des paliers intermédiaires (préchauffages échelonnés à 650 puis 850 °C, par exemple).
Le palier d'austénitisation est le cœur du sujet. Sa température dépend de la nuance : autour de 850 °C pour un 42CrMo4, 830-860 °C pour un 100Cr6, plus de 1 000 °C pour certains aciers à outils, et jusqu'à 1 200 °C pour les aciers rapides. Sa durée dépend de la section : la règle empirique du métier tourne autour d'une heure par 25 mm d'épaisseur, à ajuster selon le type de four et le mode de chauffage.
Trop court, la mise en solution du carbone est incomplète et la dureté sera irrégulière. Trop long, ou trop chaud, le grain grossit, la pièce se décarbure en surface, et la fragilité augmente. On ne rattrape ni l'un ni l'autre au revenu.
Le refroidissement, enfin. Là se joue l'essentiel du risque.

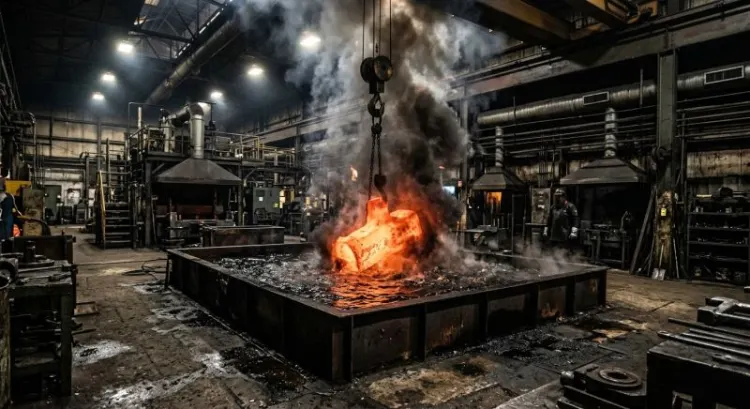

Choisir le milieu de trempe
Le milieu conditionne la vitesse d'extraction de chaleur, donc la profondeur de trempe, mais aussi l'intensité des contraintes générées. C'est un arbitrage permanent entre efficacité et sécurité.
| Milieu | Sévérité | Usage typique | Risque |
|---|---|---|---|
| Eau, saumure | Très élevée | Aciers non alliés, faible trempabilité | Tapures fréquentes, déformations importantes |
| Polymère aqueux | Modulable | Aciers de construction, grandes séries | Dérive de concentration si mal suivi |
| Huile | Moyenne | Aciers alliés type 42CrMo4, 16MnCr5 | Encrassement, dégazage, hygiène du bain |
| Sels fondus (étagée) | Douce et étagée | Outillage, pièces complexes, bainitique | Contrainte d'exploitation, lavage |
| Gaz sous pression (vide) | Faible à moyenne | Aciers à outils, inox martensitiques | Réservé aux nuances à forte trempabilité |
Une remarque que les praticiens connaissent bien : le milieu le plus sévère n'est jamais le meilleur choix par défaut. Il l'est uniquement quand la nuance l'exige. Tremper à l'eau un acier qui aurait pu passer à l'huile, c'est acheter des tapures et des déformations sans aucun gain de dureté.
La trempe étagée martensitique (martempering) mérite une mention particulière. Le principe : descendre rapidement jusqu'à une température juste au-dessus du point Ms, y maintenir la pièce le temps que peau et cœur s'égalisent, puis laisser refroidir doucement. La transformation martensitique se produit alors simultanément dans toute la section. Les contraintes générées sont bien plus faibles. Sur des pièces complexes ou minces, ça fait la différence entre une pièce conforme et un rebut.
Trempe à cœur ou trempe superficielle ?
C'est une décision structurante, souvent tranchée trop vite.
Le traitement dans la masse (trempe suivie de revenu, souvent appelé « traitement de qualité ») confère des propriétés homogènes sur toute la section. On l'utilise quand la pièce est sollicitée en volume : traction, flexion, torsion. Un arbre, une bielle, une vis à haute résistance.
Le traitement de surface, lui, crée un gradient volontaire : peau très dure, cœur tenace. C'est la solution quand la sollicitation est superficielle (usure, pression de contact, fatigue de flexion en pied de dent) tout en exigeant de la résistance aux chocs.
Les procédés diffèrent par le mécanisme.
La trempe par induction ou à la flamme chauffe localement puis refroidit : pas d'apport d'élément, on exploite le carbone déjà présent. Il faut donc une nuance à carbone suffisant (XC45, 42CrMo4). Rapide, très localisable, idéale sur portées de roulement, cames, tiges de vérin.
La cémentation enrichit la surface en carbone par diffusion à haute température (900-950 °C) sur une nuance pauvre en carbone (16MnCr5, 18CrNiMo7-6), puis on trempe. Résultat : une couche à 0,7-0,8 % de carbone à 58-62 HRC sur un cœur tenace à 30-40 HRC. C'est le traitement des engrenages, sans concurrent sérieux sur ce créneau.
La carbonitruration ajoute de l'azote au carbone, à température plus basse. Couche moins profonde, mais déformations réduites et meilleure tenue au revenu.
La nitruration, enfin, se pratique vers 500-520 °C, sous la température de revenu de la pièce, donc sans trempe ultérieure. Elle génère très peu de déformation. Elle réclame en revanche une nuance nitrurable, contenant chrome, aluminium ou vanadium (31CrMoV9, 33CrMoV12-9). Sur un acier ordinaire, la nitruration ne donne quasiment rien.
Un point trop souvent négligé : ces traitements de surface introduisent des contraintes résiduelles de compression dans la peau. Or la fatigue s'amorce presque toujours en surface, sous contrainte de traction. Précontraindre la peau en compression, c'est retarder mécaniquement l'amorçage. Le gain en tenue en fatigue peut atteindre 30 à 50 %, et il n'apparaît sur aucun essai de dureté.
Les défauts classiques et leurs causes
Chaque défaut raconte une histoire. Encore faut-il savoir la lire.
Les tapures sont des fissures de trempe. Elles apparaissent quand les contraintes de transformation dépassent la résistance du matériau : milieu trop sévère, géométrie à angles vifs, variation brutale de section, trou débouchant mal placé. Elles sont irréversibles et souvent invisibles à l'œil nu. C'est ce que le ressuage ou la magnétoscopie révèlent après coup.
L'austénite résiduelle : sur les aciers à haut carbone ou fortement alliés, le point de fin de transformation martensitique (Mf) descend sous l'ambiante. Une partie de l'austénite reste non transformée. Elle est instable et se transformera plus tard, en service, avec un changement de volume à la clé. Sur un roulement de précision ou une matrice à tolérance serrée, c'est rédhibitoire. Remèdes : traitement par le froid (-80 °C) ou revenus multiples.
La décarburation : perte de carbone en surface par oxydation pendant l'austénitisation en four à atmosphère non protectrice. La peau devient molle sur quelques dixièmes de millimètre, exactement là où la dureté était nécessaire. On la prévient par four sous atmosphère contrôlée ou sous vide, ou on l'élimine par une surépaisseur de rectification.
Les déformations viennent de la dilatation différentielle et du changement de volume lié à la transformation martensitique (environ 4 % d'expansion). Elles sont prévisibles dans leur principe, difficiles à chiffrer précisément. D'où la règle : prévoir la finition après traitement.
La dispersion de dureté sur une même pièce ou entre pièces d'un même lot signale un problème de chargement du four, de circulation de bain ou d'homogénéité de température. Elle se détecte par cartographie, jamais par un point de mesure unique.
Le revenu : rendre la trempe utilisable
Pourquoi une pièce juste trempée est inexploitable
Reprenons l'arbre cassé du début. Il était dur. Très dur. Et complètement inutilisable.
Une pièce sortie de trempe cumule deux handicaps. D'abord une fragilité extrême : la martensite fraîche n'a quasiment aucune ductilité, sa résilience est proche de zéro, elle casse par clivage sans prévenir. Ensuite des contraintes internes considérables, héritées de la transformation, qui s'additionnent aux contraintes de service et peuvent suffire à elles seules à provoquer une rupture différée.
Le revenu traite les deux. Ce n'est pas une finition, pas une précaution optionnelle, pas une ligne qu'on peut sauter pour tenir un délai. C'est la seconde moitié du traitement. Une trempe sans revenu n'est pas un traitement incomplet : c'est un traitement raté.
Une bonne pratique d'atelier, d'ailleurs : la pièce part au revenu dès qu'elle est manipulable, sans attendre. Certaines nuances fissurent spontanément dans les heures qui suivent la trempe, simplement en attendant sur une palette.
Les plages de température et ce qu'on en tire
Le revenu chauffe la pièce trempée sous Ac1, ce qui permet au carbone piégé de diffuser partiellement et de précipiter en carbures fins. On perd de la dureté, on gagne de la ténacité. La température fixe le curseur.
Revenu bas, 150 à 250 °C. La perte de dureté est minime (un à trois points HRC), les contraintes internes chutent fortement. C'est le domaine de l'outillage de coupe, des roulements, des pièces cémentées, de tout ce qui doit rester très dur. La ténacité reste faible : ces pièces ne sont pas faites pour encaisser des chocs.
Revenu moyen, 350 à 450 °C. On sacrifie de la dureté pour obtenir une limite élastique très haute avec une bonne capacité de déformation réversible. Domaine des ressorts, lames flexibles, rondelles Belleville. Attention toutefois, on entre dans la zone de fragilité irréversible dont on parle juste après.
Revenu haut, 500 à 650 °C. C'est le classique « trempe + revenu », traitement de qualité par excellence. Dureté ramenée entre 250 et 350 HB, mais résilience élevée et structure homogène de martensite revenue. C'est ce qu'on veut sur un arbre, une bielle, un vilebrequin, une vis de classe 10.9 ou 12.9. Le compromis résistance/ténacité y est optimal.
Une remarque de terrain : sur un plan, écrire « trempe HRC 45-50 » sans préciser la température de revenu laisse une latitude énorme au traiteur. Deux ateliers y répondront par deux cycles différents, avec des résiliences qui peuvent varier du simple au double. Spécifiez la dureté et la caractéristique mécanique visée, ou mieux, référez-vous à une classe normalisée.
Les fragilités de revenu
Deux pièges, deux mécanismes distincts, souvent confondus.
La fragilité de revenu irréversible, autour de 300-370 °C, touche pratiquement tous les aciers trempés. Elle est liée à la précipitation de carbures aux joints de grains. Le nom est explicite : une fois installée, elle ne se corrige pas par un revenu ultérieur. La seule solution est de retremper et de recommencer. Conséquence : on évite purement et simplement de faire revenir dans cette plage.
La fragilité de revenu réversible, entre 450 et 550 °C, concerne surtout les aciers alliés au chrome, nickel et manganèse. Elle provient de la ségrégation d'impuretés (phosphore, antimoine, étain) aux joints de grains, et n'apparaît que si la pièce séjourne longtemps dans cette plage, notamment lors d'un refroidissement lent après revenu haut.
La consigne pratique tient en une phrase : après un revenu à 600 °C, ne pas laisser la pièce refroidir lentement au four. On la sort et on la refroidit à l'huile ou à l'eau. Une pièce revenue à 600 °C puis abandonnée au four toute la nuit peut voir sa résilience divisée par trois, sans que la dureté bouge d'un point. C'est un défaut totalement invisible au contrôle de dureté, et ça explique des ruptures fragiles inexplicables sur des pièces « conformes ».
Le durcissement secondaire
Un phénomène contre-intuitif qui change la donne sur les aciers à outils.
Sur les nuances fortement alliées au chrome, molybdène, vanadium ou tungstène (X153CrMoV12, aciers rapides HSS), un revenu à haute température, typiquement 500-560 °C, ne fait pas chuter la dureté. Il la remonte. La précipitation de carbures alliés extrêmement fins compense largement l'adoucissement de la martensite, et transforme au passage l'austénite résiduelle en martensite fraîche.
D'où la pratique du double, voire triple revenu sur ces nuances. Le premier revenu transforme l'austénite résiduelle en martensite non revenue. Le deuxième revient cette nouvelle martensite. Le troisième sert de sécurité sur les pièces critiques ou les fortes sections.
Faire l'impasse sur le second revenu d'un acier rapide, c'est livrer une pièce contenant de la martensite fraîche, fragile, qui fissurera au premier choc. C'est une erreur qu'on voit encore, en général quand le planning presse.
La question centrale : quel procédé pour quelle pièce ?
Toute la théorie qui précède ne sert qu'à ça. Voici comment on tranche concrètement.
Une grille de décision en quatre questions
Question 1 : quelle est la sollicitation dominante ? Usure abrasive, pression de contact, fatigue, choc, fluage à chaud ? On ne traite pas de la même façon une pièce qui frotte et une pièce qui encaisse. L'usure appelle de la dureté superficielle. Le choc appelle de la ténacité à cœur. La fatigue appelle des contraintes de compression en peau.
Question 2 : quelle section et quelle géométrie ? C'est la question de la trempabilité. Un diamètre de 20 mm et un diamètre de 120 mm n'appellent pas la même nuance pour la même dureté à cœur. Et une géométrie avec des variations brutales de section, des angles vifs ou des trous borgnes impose de choisir un milieu de trempe doux, donc une nuance à bonne trempabilité.
Question 3 : quelle nuance est réellement disponible ? Question triviale en apparence, décisive en pratique. Le 18CrNiMo7-6 est idéal pour un pignon lourdement chargé, mais si le délai d'approvisionnement est de douze semaines et que la machine est à l'arrêt, l'arbitrage change. La nuance parfaite qu'on ne peut pas se procurer ne vaut rien.
Question 4 : quelle tolérance dimensionnelle après traitement ? Si la pièce est en tolérance serrée sur des portées fonctionnelles, il faut soit prévoir une rectification après traitement (donc une surépaisseur), soit choisir un traitement peu déformant (nitruration, trempe étagée, induction localisée). Cette question est la plus souvent oubliée, et c'est celle qui génère le plus de litiges avec les sous-traitants.
Correspondances pièce vers traitement
Ce tableau est le condensé pratique de tout l'article. Il n'a évidemment pas valeur de prescription universelle, chaque cas mérite d'être validé, mais il donne le réflexe de départ.
| Type de pièce | Traitement recommandé | Nuances usuelles | Dureté cible |
|---|---|---|---|
| Arbre de transmission, bielle, vis haute résistance | Trempe + revenu haut | 42CrMo4, 25CrMo4, 34CrNiMo6 | 280-350 HB |
| Pignon, denture, couronne | Cémentation + trempe + revenu bas | 16MnCr5, 18CrNiMo7-6, 20MnCr5 | 58-62 HRC en peau |
| Outil de coupe, foret, taraud, fraise | Trempe + revenus multiples | HSS (M2), 100Cr6, XC100 | 62-66 HRC |
| Matrice de découpe, poinçon | Trempe sous vide + double revenu | X153CrMoV12 (D2, 1.2379), 1.2842 | 58-62 HRC |
| Ressort, lame flexible, rondelle Belleville | Trempe + revenu moyen | 51CrV4, 60SiCr7, 38Si7 | 44-50 HRC |
| Portée de glissement, tige de vérin | Nitruration ou trempe induction | 31CrMoV9, 42CrMo4, XC45 | 600-900 HV en peau |
| Châssis mécanosoudé, bâti, structure | Recuit de détente seul | S355, S235 | Sans objet |
| Pièce à réusiner en série | Recuit d'adoucissement avant usinage | Toutes nuances à haut carbone | ≤ 220 HB |
Une lecture transverse de ce tableau est instructive : plus la sollicitation est superficielle, plus on va vers un traitement de surface sur un acier pauvre en carbone. Plus la sollicitation est volumique, plus on va vers un traitement dans la masse sur un acier moyennement chargé en carbone et bien allié. La logique est constante.
Ce que changent l'inox et la fonte
Attention à ne pas appliquer la grille en dehors de son domaine, l'erreur est fréquente.
Les inox martensitiques (X20Cr13, X46Cr13, 1.4034) se traitent thermiquement comme des aciers alliés classiques : austénitisation, trempe généralement à l'air ou à l'huile, revenu. On atteint 45 à 55 HRC. Ce sont les inox des couteaux, des instruments chirurgicaux, des pièces de robinetterie sollicitées. Bémol : un revenu dans la mauvaise plage dégrade sévèrement leur tenue à la corrosion, par précipitation de carbures de chrome aux joints de grains.
Les inox austénitiques (304, 316) ne trempent pas. Du tout. Leur structure reste austénitique à toute température, il n'y a pas de transformation martensitique à exploiter. Ils ne se durcissent que par écrouissage (déformation à froid). Le traitement thermique qu'on leur applique, l'hypertrempe, est en réalité un adoucissement destiné à remettre les carbures en solution et à restaurer la résistance à la corrosion. Demander « une trempe à 50 HRC » sur du 316L n'a aucun sens physique.
Les fontes à graphite sphéroïdal ouvrent un chapitre à part avec l'austempering (ADI, Austempered Ductile Iron) : austénitisation puis maintien isotherme en bain de sels vers 250-400 °C. La structure obtenue, ausferrite, combine une résistance de 800 à 1 400 MPa avec une ductilité conservée. Sur des pièces de forme complexe qu'on ne veut pas usiner intégralement, c'est une alternative sérieuse à l'acier traité, et souvent plus économique. Encore faut-il y penser au stade de la conception, pas après.
Maîtriser les déformations et les contrôles
Anticiper la déformation dès la conception
La plupart des déformations de trempe se décident au bureau d'études, bien avant l'entrée au four. Le traiteur ne fait souvent que révéler ce que le dessin contenait déjà.
Quelques principes qui évitent beaucoup de problèmes. Rechercher la symétrie des masses : une pièce dissymétrique refroidit de façon dissymétrique, donc se voile. Éviter les variations brutales d'épaisseur : un moyeu épais accolé à une jante mince est une invitation à la tapure. Soigner les rayons de raccordement, jamais d'angle vif rentrant, un congé même modeste divise la concentration de contrainte. Se méfier des trous borgnes et des gorges profondes, qui piègent le fluide et créent des points chauds locaux.
Le sens de fibrage compte aussi sur les pièces forgées : les caractéristiques mécaniques ne sont pas isotropes, et une sollicitation perpendiculaire au fibrage peut perdre 20 à 30 % de résilience.
Enfin, la règle qui résume tout : prévoir la surépaisseur de rectification. Sur une portée fonctionnelle après cémentation, comptez 0,2 à 0,4 mm au rayon selon la profondeur de couche. Trop peu, et la rectification traverse la couche dure. Trop, et vous perdez le bénéfice du traitement en même temps que les contraintes de compression.
Les contrôles à exiger de son traiteur
Un traitement thermique ne se vérifie pas à l'œil. Voici ce qui doit figurer au cahier des charges.

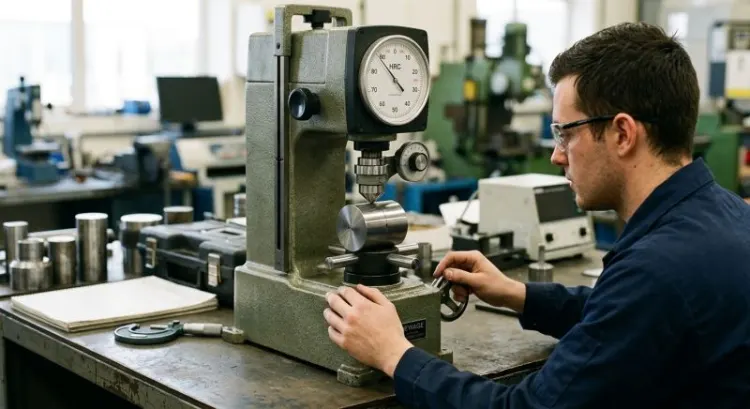

La dureté, évidemment, en HRC ou HV selon la plage, avec l'exigence d'une cartographie et non d'un point unique. Une pièce peut être conforme au point de mesure et hors tolérance dix centimètres plus loin.
La profondeur efficace pour les traitements de surface, mesurée par filiation de dureté sur coupe métallographique. Attention à la définition retenue : la profondeur efficace de cémentation est conventionnellement mesurée à 550 HV, celle de nitruration se définit autrement. Un désaccord sur la convention crée des litiges purement sémantiques.
La micrographie, qui révèle la structure réelle : taille de grain, présence d'austénite résiduelle, morphologie des carbures, homogénéité. C'est le seul contrôle qui dit ce qui s'est vraiment passé dans le four.
Le contrôle de décarburation sur les pièces à haute dureté superficielle, souvent oublié et pourtant décisif.
Le procès-verbal de traitement avec les courbes réelles de four, la traçabilité du numéro de charge, et les certificats d'étalonnage des thermocouples. Un traiteur sérieux fournit tout ça sans qu'on le demande. Un traiteur qui hésite à le fournir vous dit quelque chose sur sa maîtrise.
Normes et référentiels utiles
Pour cadrer une spécification, quelques textes servent de langue commune.
NF EN 10083 couvre les aciers pour trempe et revenu, avec les classes de propriétés mécaniques par nuance et par section. NF EN 10084 traite les aciers de cémentation. ISO 6508 normalise l'essai Rockwell, et ISO 6507 l'essai Vickers.
Dans l'automobile, le référentiel CQI-9 (Special Process : Heat Treat System Assessment) est devenu incontournable et audite l'ensemble du système, pas seulement le produit. En aéronautique, l'accréditation NADCAP joue le même rôle avec un niveau d'exigence supérieur.
Un conseil qui n'engage pas grand-chose et évite beaucoup de discussions : citer la norme sur le plan, plutôt que de décrire le cycle. « Trempé revenu selon NF EN 10083-3, classe +QT, dureté 280-330 HB » est infiniment plus clair et plus opposable qu'une phrase maison.
Séquencer correctement la gamme de fabrication
On peut choisir le bon traitement et le rater complètement en le plaçant au mauvais endroit dans la gamme. C'est même l'une des causes les plus fréquentes de non-conformité.
La séquence type, sur une pièce mécanique traitée dans la masse, ressemble à ceci :
- Brut (barre, forge, moulage)
- Recuit ou normalisation, pour homogénéiser la structure de départ
- Ébauche d'usinage, en laissant les surépaisseurs
- Recuit de détente, pour libérer les contraintes d'usinage
- Traitement final : trempe + revenu, ou cémentation + trempe + revenu
- Rectification et finition des cotes fonctionnelles
- Traitement de surface éventuel (nitruration, revêtement, phosphatation)
Pourquoi cet ordre, précisément ?
Parce que l'usinage introduit des contraintes qui se libéreront au chauffage suivant. Si vous usinez en finition puis que vous traitez, la pièce bouge et sort hors tolérance. Systématiquement.
Parce que la trempe déforme, entre quelques centièmes et plusieurs dixièmes selon la géométrie. Les cotes fonctionnelles doivent donc être réalisées après.
Parce qu'un traitement de surface basse température comme la nitruration doit intervenir en dernier, sur une pièce déjà à ses cotes, sinon la couche nitrurée disparaît à la rectification.
Inverser deux étapes ne coûte rien sur le papier. Ça coûte un lot entier à la première série. Combien d'ateliers ont découvert ça avec trente pièces cémentées qu'il fallait rectifier et dont la couche dure ne faisait plus que deux dixièmes ?
Coût, énergie et arbitrages industriels
Reste la dimension économique, qui tranche plus souvent qu'on ne l'avoue.
Le four sous vide offre une qualité de surface remarquable, aucune décarburation, aucune oxydation, des déformations réduites, et une trempe gaz maîtrisée. Il coûte nettement plus cher au kilo traité que le four à atmosphère contrôlée. Il se justifie sur l'outillage, les inox, les pièces déjà finies ou à forte valeur ajoutée. Sur une série d'axes en 42CrMo4 destinés à être rectifiés ensuite, c'est de l'argent jeté.
L'arbitrage sur-alliage contre traitement est plus subtil. Passer d'un 42CrMo4 à un 34CrNiMo6 augmente le coût matière, mais peut permettre une trempe à l'huile plus douce là où le premier exigeait un milieu sévère, réduisant le taux de rebut par tapures. Sur une pièce compliquée, le nickel coûte parfois moins cher que les rebuts.
Le lot unitaire pose ses propres problèmes. Une pièce seule dans un four se comporte thermiquement autrement qu'un panier chargé. Beaucoup d'ateliers appliquent une facturation au chargement minimum, ce qui rend le traitement de la pièce unique disproportionné. Anticiper, grouper les pièces, mutualiser les charges : ce sont des économies concrètes.
Et puis il y a un angle qu'on n'entend jamais, alors qu'il est décisif sur les pièces de maintenance : le bon traitement est parfois celui qu'on peut refaire.
Une pièce nitrurée se répare mal. Une pièce cémentée puis rectifiée n'accepte pas une deuxième rectification profonde. Une pièce trempée et revenue à cœur, en revanche, se ressoude, se retraite, se rechemise. Sur un équipement destiné à durer vingt ans dans un site isolé, ce critère de réparabilité pèse parfois plus lourd que dix points de dureté. Il n'apparaît sur aucun tableau de sélection matériau. Il devrait.
Conclusion
La logique de décision tient en trois lignes. On identifie la sollicitation dominante, ce qui oriente vers un traitement dans la masse ou de surface. On vérifie que la nuance disponible peut techniquement délivrer la dureté et la profondeur visées, c'est l'affaire du carbone et de la trempabilité. On place enfin le traitement au bon endroit dans la gamme, en réservant la finition pour la fin.
Et surtout, on n'oublie jamais que trempe et revenu forment un couple indissociable. La trempe crée le potentiel, le revenu le rend exploitable. Livrer une pièce trempée non revenue, c'est livrer un problème différé.
Reste que chaque pièce a ses particularités, et qu'un tableau, aussi complet soit-il, ne remplace pas l'analyse d'une géométrie réelle avec ses tolérances et ses conditions de service. Faire valider sa gamme et son cahier des charges de traitement avant de lancer la série coûte une heure de discussion. Ne pas le faire coûte parfois un lot complet, et toujours du temps qu'on n'avait pas.
FAQ
Quelle est la différence entre la trempe et le revenu ?
La trempe est un refroidissement rapide depuis l'état austénitique, qui crée la martensite et donc la dureté. Le revenu est un réchauffage modéré appliqué après la trempe, qui relâche les contraintes internes et restitue de la ténacité, au prix d'une perte partielle de dureté. Les deux opérations forment un traitement unique en deux temps : une trempe sans revenu donne une pièce inutilisable.
Peut-on tremper n'importe quel acier ?
Non. Il faut au minimum environ 0,25 % de carbone pour obtenir une martensite exploitable. Les aciers de construction courants (S235, S355) contiennent trop peu de carbone. Les inox austénitiques (304, 316) ne trempent pas non plus, quelle que soit la méthode : ils ne se durcissent que par écrouissage.
Quelle dureté maximale peut-on atteindre sur un acier donné ?
Elle dépend presque uniquement de la teneur en carbone. Ordres de grandeur en martensite : environ 45 HRC à 0,20 % C, 55-58 HRC à 0,40 % C, 62-64 HRC à 0,60 % C, jusqu'à 66 HRC au-delà de 1 %. Les éléments d'alliage n'augmentent pas ce plafond : ils permettent de l'atteindre plus profondément dans la pièce.
Comment savoir si une pièce a été traitée ?
Le contrôle de dureté donne une première indication, mais il ne distingue pas un acier trempé d'un acier naturellement dur. La certitude vient de l'examen micrographique sur coupe polie et attaquée, qui révèle directement la structure : martensite revenue, perlite, bainite. Une filiation de dureté depuis la surface complète le diagnostic en montrant s'il existe un gradient, signe d'un traitement de surface.
Faut-il tremper avant ou après usinage ?
Après l'ébauche, avant la finition. La trempe déforme toujours, dans des proportions difficiles à prévoir précisément. Les cotes fonctionnelles doivent donc être réalisées par rectification après traitement, en ayant prévu la surépaisseur nécessaire. Usiner en finition puis tremper conduit presque toujours à des pièces hors tolérance.
Pourquoi ma pièce s'est-elle fissurée à la trempe ?
Les tapures ont trois causes principales, souvent combinées. Un milieu de trempe trop sévère pour la nuance, typiquement l'eau là où l'huile suffisait. Une géométrie défavorable : angles vifs, variations brutales de section, trous borgnes mal placés. Ou un délai trop long entre la trempe et le revenu, certaines nuances fissurant spontanément dans les heures qui suivent. Vérifiez aussi la température d'austénitisation : un dépassement fait grossir le grain et augmente nettement la sensibilité aux tapures.
